Hướng Dẫn Lập Trình Và Cài Đặt Tần Số Bộ Đàm Motorola Chi Tiết Từ A - Z
Lập trình tần số là bước kỹ thuật bắt buộc để đưa bộ đàm Motorola vào vận hành thực tế. Dù thiết bị có chất lượng phần cứng tốt đến đâu, nếu cấu hình tần số sai hoặc không phù hợp với hệ thống hiện tại, toàn bộ khả năng liên lạc đều bị ảnh hưởng.
Bài viết này cung cấp hướng dẫn toàn diện về quy trình lập trình bộ đàm Motorola – từ phần mềm CPS, dụng cụ cần thiết, các bước thực hiện, cho đến cách xử lý lỗi thường gặp – dựa trên kinh nghiệm triển khai thực tế của đội ngũ kỹ thuật HETHONGBODAM trên nhiều hệ thống tại Việt Nam.

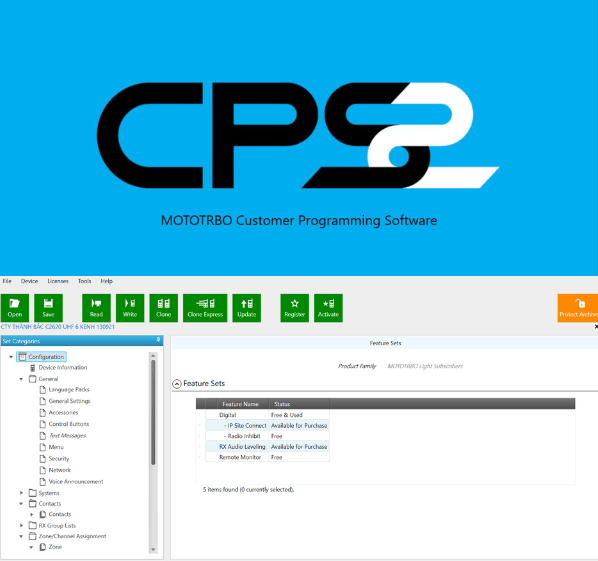

Motorola CPS Là Gì?
Motorola CPS (Customer Programming Software) là phần mềm lập trình chính hãng do Motorola Solutions phát triển, dùng để cấu hình, quản lý và nạp dữ liệu (Codeplug) cho các dòng bộ đàm Motorola.
Thông qua phần mềm này, kỹ thuật viên có thể:
-
Thiết lập tần số thu/phát (RX/TX)
- Cấu hình kênh liên lạc và phân vùng (Zone)
- Điều chỉnh các thông số kỹ thuật: công suất phát, băng thông kênh (12.5kHz / 25kHz)
- Quản lý bảo mật, mã hóa tín hiệu, tone CTCSS/DCS chống nhiễu
- Sao lưu (Backup) và phục hồi (Restore) cấu hình thiết bị
- Cập nhật Firmware lên phiên bản mới nhất
Việc sử dụng phần mềm Motorola CPS chính hãng, đúng phiên bản là yếu tố then chốt để đảm bảo hệ thống bộ đàm doanh nghiệp vận hành ổn định, an toàn và bền vững trong dài hạn.
Các Phiên Bản Phần Mềm CPS Motorola Phổ Biến
Motorola Solutions phát triển nhiều phiên bản CPS tương ứng với từng thế hệ thiết bị:
| Phiên bản | Dòng bộ đàm tương thích |
|---|---|
| CPS Analog | GP-series, CP-series (bộ đàm analog đời cũ) |
| MOTOTRBO CPS 1.0 (v16.0) | XiR P3688, M3688, P6600i, P8668i và các dòng DMR thế hệ đầu |
| MOTOTRBO CPS 2.0 | Motorola R2, R5, R7, Ion và các dòng thế hệ mới |
Khuyến cáo kỹ thuật quan trọng: Mỗi dòng bộ đàm chỉ tương thích với phiên bản CPS tương ứng. Sử dụng sai phần mềm hoặc cố tình "force flash" có thể gây lỗi kết nối, lỗi ghi dữ liệu (Codeplug Error), hoặc nghiêm trọng hơn là làm hỏng Firmware thiết bị (treo máy vĩnh viễn).
Phân Biệt Lập Trình Bộ Đàm Analog Và Kỹ Thuật Số DMR
Quy trình lập trình bộ đàm analog và bộ đàm kỹ thuật số DMR có điểm xuất phát giống nhau – đều dùng phần mềm CPS và cáp lập trình chuyên dụng – nhưng khác nhau đáng kể về độ phức tạp và số lượng thông số cần cấu hình.
Lập Trình Bộ Đàm Analog
Với bộ đàm analog (dòng GP-series, CP-series, Mag One...), các thông số cần thiết lập tương đối đơn giản:
- Tần số thu (RX) và tần số phát (TX)
- Tone chống nhiễu CTCSS (liên tục) hoặc DCS (mã số)
- Công suất phát (High / Low)
- Băng thông kênh (12.5kHz hoặc 25kHz)
- Tên kênh và thứ tự kênh trong danh sách
Do số lượng thông số ít, kỹ thuật viên có thể lập trình nhanh và ít xảy ra lỗi cấu hình hơn. Tuy nhiên, tín hiệu analog không có khả năng mã hóa dữ liệu, dễ bị nghe trộm và chất lượng âm thanh suy giảm rõ rệt khi xa vùng phủ sóng.
Lập Trình Bộ Đàm Kỹ Thuật Số DMR
Bộ đàm DMR (dòng XiR P3688, R2, R5, R7...) có kiến trúc kênh phức tạp hơn, đòi hỏi kỹ thuật viên nắm rõ các thông số bổ sung:
- Time Slot (TS1 / TS2): Công nghệ DMR chia một kênh tần số thành 2 khe thời gian, cho phép 2 cuộc gọi đồng thời trên cùng một tần số
- Color Code (CC): Tương đương CTCSS trong analog, dùng để phân biệt hệ thống và chống nhiễu giữa các mạng DMR lân cận (giá trị từ 0–15)
- Talk Group (nhóm liên lạc): Định nghĩa nhóm người dùng trong cùng hệ thống, phù hợp cho doanh nghiệp có nhiều bộ phận cần phân luồng thông tin
- Call Type: Private Call (1-1), Group Call (1-nhiều) hoặc All Call (toàn hệ thống)
- RX List: Danh sách Talk Group mà máy sẽ lắng nghe, quan trọng trong hệ thống nhiều nhóm
Bảng So Sánh Nhanh
|
Tiêu chí |
Analog |
Kỹ thuật số DMR |
|---|---|---|
|
Phần mềm lập trình |
CPS Analog |
MOTOTRBO CPS 1.0 / 2.0 |
|
Số thông số cần cấu hình |
Ít, đơn giản |
Nhiều hơn, cần hiểu kiến trúc DMR |
|
Chống nhiễu |
Tone CTCSS / DCS |
Color Code |
|
Phân nhóm người dùng |
Không hỗ trợ |
Talk Group linh hoạt |
|
Bảo mật tín hiệu |
Không có mã hóa |
Hỗ trợ mã hóa cơ bản (Basic Encryption) |
|
Chất lượng âm thanh ở vùng xa |
Suy giảm dần |
Ổn định đến ngưỡng mất tín hiệu |
|
Khả năng truyền dữ liệu |
Không |
Có (GPS, text messaging) |
Lưu ý thực tế: Nhiều doanh nghiệp đang vận hành hệ thống hỗn hợp – một số máy analog cũ chạy song song với máy DMR mới. Dòng bộ đàm kỹ thuật số mới có hỗ trợ chế độ Dual Mode (Analog + DMR), giúp quá trình chuyển đổi diễn ra từng bước mà không cần thay toàn bộ thiết bị cùng lúc.
Dụng Cụ Cần Chuẩn Bị Trước Khi Lập Trình
Để quá trình cài đặt tần số diễn ra mượt mà và không bị gián đoạn, kỹ thuật viên cần chuẩn bị đầy đủ:
Máy Tính
Chạy hệ điều hành Windows 10 hoặc Windows 11 với cổng USB tiêu chuẩn. Lưu ý: một số phiên bản CPS cũ yêu cầu quyền Administrator để cài đặt driver và chạy phần mềm.
Cáp Lập Trình Chuyên Dụng (Programming Cable)
Mỗi dòng máy Motorola sử dụng một loại cáp với chân cắm riêng biệt (Ví dụ: Cáp PMKN4115 cho dòng XiR P3688, cáp PMKN4012 cho dòng P8668i, hoặc cáp chuyên dụng chân kim cho dòng Mag One VZ-20/VZ-28).
Tuyệt đối không dùng cáp tự chế không rõ nguồn gốc vì dễ gây chập mạch xung điện.
Thiết Bị Đo (Tùy Chọn)
Với các hệ thống bộ đàm doanh nghiệp quy mô lớn, nên có thêm RF Power Meter (đồng hồ đo công suất phát) để kiểm tra và hiệu chỉnh công suất thực tế sau khi lập trình.
Quy Trình Lập Trình Tần Số Bộ Đàm Motorola Từng Bước
Bước 1: Chuẩn Bị Thiết Bị Và Kết Nối
Kiểm tra pin bộ đàm: đảm bảo đủ dung lượng (trên 50%) trước khi lập trình
Kết nối cáp lập trình từ bộ đàm vào cổng USB máy tính
Cài đặt driver cáp lập trình nếu chưa có (thường đi kèm theo đĩa hoặc tải từ trang chính hãng Motorola Solutions)
Mở Device Manager để xác nhận máy tính đã nhận cổng COM tương ứng
Bước 2: Đọc Dữ Liệu Hiện Có Từ Bộ Đàm (Read Codeplug)
Mở phần mềm Motorola CPS, chọn đúng dòng thiết bị, sau đó thực hiện Read để đọc toàn bộ cấu hình hiện tại từ bộ đàm về máy tính. Bước này quan trọng vì:
Lưu lại cấu hình gốc để backup trước khi chỉnh sửa
Tránh ghi đè nhầm dữ liệu đang vận hành của hệ thống
Bước 3: Cấu Hình Thông Số Tần Số Và Kênh Liên Lạc
Tại thanh menu Zone/Channel Assignment bên trái màn hình, tiến hành thiết lập hoặc điều chỉnh:
Tần số thu (RX) và tần số phát (TX): nhập đúng theo giấy phép tần số được Cục Tần số Vô tuyến điện cấp
Kênh liên lạc (Channel): đặt tên kênh rõ ràng theo bộ phận hoặc chức năng (Ví dụ: Kênh 1 – Vận hành, Kênh 2 – Bảo vệ)
Công suất phát: chọn Low hoặc High tùy bán kính phủ sóng yêu cầu
Băng thông kênh: 12.5kHz (narrow) hoặc 25kHz (wide) tùy quy định tần số khu vực
Tone CTCSS/DCS: thiết lập mã chống nhiễu nếu cần phân biệt nhóm sử dụng
Chế độ DMR/Analog: xác nhận đúng chế độ tín hiệu của hệ thống hiện tại
Bước 4: Ghi Cấu Hình Vào Bộ Đàm (Write Codeplug)
Sau khi hoàn tất thiết lập, nhấn Write để nạp cấu hình vào bộ đàm. Trong suốt quá trình ghi:
Không ngắt kết nối cáp
Không tắt nguồn bộ đàm hoặc máy tính
Không để máy tính vào chế độ ngủ
Gián đoạn trong bước này có thể gây lỗi Firmware và buộc phải khôi phục bằng thiết bị chuyên dụng.
Bước 5: Kiểm Tra Và Hiệu Chỉnh Sau Lập Trình
Sau khi ghi xong, tiến hành kiểm tra thực tế:
Thử liên lạc giữa các máy đã lập trình để xác nhận kênh hoạt động
Kiểm tra chất lượng âm thanh và độ rõ tín hiệu trong môi trường thực tế
Đo công suất phát bằng RF Power Meter (nếu có) để đảm bảo đúng thông số
Tinh chỉnh lại tone CTCSS, công suất hoặc tần số nếu phát sinh hiện tượng nhiễu hoặc sụt sóng
Lỗi Thường Gặp Khi Lập Trình Tần Số Và Cách Khắc Phục
|
Lỗi |
Nguyên nhân thường gặp |
Cách xử lý |
|---|---|---|
|
Phần mềm không nhận bộ đàm |
Driver cáp chưa cài đúng, sai cổng COM |
Kiểm tra Device Manager, cài lại driver, chọn đúng COM port trong CPS |
|
Lỗi "Codeplug Error" khi Write |
Sai phiên bản CPS, cáp tiếp xúc kém |
Kiểm tra đúng phiên bản CPS, thay cáp, thử lại |
|
Bộ đàm không liên lạc được sau lập trình |
Sai tần số RX/TX hoặc sai tone CTCSS |
Đối chiếu lại tần số với giấy phép, kiểm tra tone 2 đầu máy phải trùng nhau |
|
Trùng kênh với thiết bị khác trong khu vực |
Tần số bị trùng với hệ thống lân cận |
Liên hệ Cục Tần số để kiểm tra và xin điều chỉnh tần số phù hợp |
|
Bộ đàm bị treo sau khi Write |
Mất kết nối giữa chừng khi đang ghi |
Cần đưa đến trung tâm kỹ thuật để khôi phục Firmware bằng thiết bị chuyên dụng |
|
Phần mềm CPS báo lỗi không tương thích |
Dùng CPS sai dòng máy |
Xác định đúng model bộ đàm và tải đúng phiên bản CPS tương ứng |
FAQ – Câu Hỏi Thường Gặp
Tôi có thể tự lập trình tần số bộ đàm Motorola không? Về mặt kỹ thuật là có thể, nếu bạn có đủ phần mềm CPS, cáp lập trình đúng loại và thông tin tần số được cấp phép. Tuy nhiên, với các hệ thống doanh nghiệp nhiều máy hoặc có bộ lặp (repeater), nên nhờ kỹ thuật viên có kinh nghiệm thực hiện để tránh rủi ro cấu hình sai.
Phần mềm Motorola CPS có miễn phí không? CPS là phần mềm nội bộ của Motorola Solutions, phân phối qua các nhà phân phối ủy quyền. Không nên tải từ nguồn không chính thống vì có nguy cơ bị cài phần mềm độc hại hoặc dùng phiên bản lỗi.
Tần số bộ đàm có cần xin phép không? Có. Tại Việt Nam, việc sử dụng tần số vô tuyến điện trong hoạt động doanh nghiệp phải được cấp phép bởi Cục Tần số Vô tuyến điện – Bộ Thông tin và Truyền thông. Sử dụng tần số không được cấp phép có thể bị xử phạt hành chính.
Lập trình xong nhưng hai máy không nghe được nhau, do đâu? Nguyên nhân phổ biến nhất là tần số RX/TX bị nhập ngược giữa hai máy, hoặc tone CTCSS/DCS không trùng khớp. Kiểm tra lại cấu hình của cả hai thiết bị và đảm bảo các thông số này nhất quán.
Có thể dùng một file Codeplug cho nhiều máy cùng dòng không? Có. Đây là cách phổ biến khi triển khai hệ thống nhiều máy cùng loại – lập trình một máy mẫu, lưu file Codeplug, sau đó Write lần lượt cho các máy còn lại. Giúp tiết kiệm đáng kể thời gian triển khai.
