Trạm Chuyển Tiếp là gì ? Nguyên lý hoạt động của Hệ thống Repeater

Nguyên lý hoạt động của Trạm chuyển Tiếp/trạm lặp tín hiệu sóng bộ đàm

Ngày nay, thông tin liên lạc qua sóng vô tuyến đã trở nên phổ biến nhờ tính năng thực hiện cuộc gọi nhanh chóng, âm thanh to rõ và rất tiết kiệm chi phí đầu tư. Do vậy, ngày càng nhiều Doanh nghiệp mong muốn mở rộng mạng phủ sóng của máy bộ đàm cầm tay để quản lý cuộc gọi của nhân viên, nhưng thiết bị bộ đàm cầm tay lại không thể đáp ứng được nhu cầu đó do cự li liên lạc quá xa và rộng, chính vì thế trạm chuyển tiếp (Repeater) được ra đời để đáp ứng nhu cầu mở rộng đó của Doanh nghiệp.



Trước tiên, chúng ta cần biết Trạm chuyển tiếp/trạm lặp tín hiệu bộ đàm là thiết bị gì ?

Cự li liên lạc tối đa giữa 2 máy bộ đàm cầm tay là 1-2km (tùy theo môi trường)

Vì vậy, để kết nối 2 máy bộ đàm cầm tay ở vị trí xa hơn, hệ thống cần thiết bị chuyển tiếp tín hiệu vô tuyến để giúp tín hiệu được truyền dẫn đến các vị trí xa nhất.

Trạm chuyển tiếp à thiết bị có vai trò khuếch đại tín hiệu sóng vô tuyến đầu vào và cung cấp năng lượng ở đầu ra để sóng vô tuyên có thể đạt đến cự li xa nhất hoặc đến các vị trí tiếp theo trong hệ thống liên lạc.

Nguyên lý hoạt động của một hệ thống trạm chuyển tiếp/trạm lặp bộ đàm ?

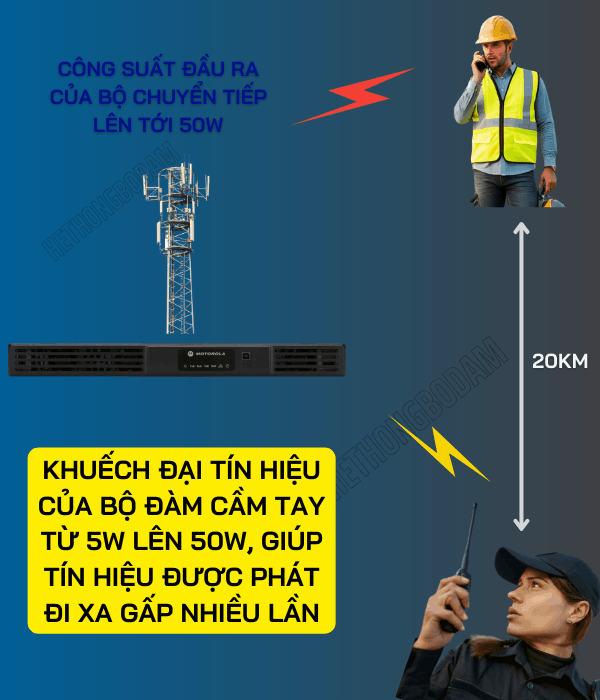

Khi  máy bộ đàm cầm tay 1 bấm nói,  tín hiệu phát (tần số F1) được truyền đến Repeater

Tại đây, thiết bị nhận tín hiệu tần số F1 và khuếch đại  tần số F1 thành tần số F2 trên cùng dải tần, cùng với công suất của thiết bị thu/phát trên trong hệ thống chuyển tiếp từ 40 - 50W từ đó phát tín hiệu đi xa hơn

Nhờ vậy, những bộ đàm cầm tay 2 hoặc 3,4,5,..  vẫn sẽ thể nhận được tín hiệu từ bộ đàm 1 dù ở cự li 5-20km.

Lưu ý: Tùy thuộc vào cấu hình của Trạm chuyển tiếp và độ cao của Anten và địa hình hoạt động sẽ quyết định cự ly liên lạc ở vị trí lắp đặt.

Sơ đồ nguyên lý Hệ thống link 2 trạm chuyển tiếp khoảng cách 50km qua tín hiệu đường truyền IP (Tính năng IP Site Connect trên thiết bị chuyển tiếp Motorola Digital)

Một cấu hình Trạm chuyển tiếp/trạm lặp sóng bộ đàm gồm những thiết bị gì ?

Một trạm chuyển tiếp bộ đàm/trạm lặp tín hiệu phải bao gồm các thiết bị:

  • 01 Bộ chuyển tiếp Motorola  SLR5300/SLR8000 công suất phát 50W/100W
  • 01 Bộ ghép tín hiệu thu/phát (Duplexer) công suất phát 50W/100W
  • 01 Anten phát sóng Decibel DB404B/DB222 công suất phát 250W độ lợi 5dBi
  • 100m Cáp đồng trục dẫn sóng 1/2 inch Hengxin
  • 01 Chống sét anten Polyphraser

  • 01 Ắc quy/nguồn cấp điện dự phòng 100Ah/200Ah

  • 01 Dây cáp sạc dự phòng cho bộ chuyển tiếp SLR5300/SLR8000

  • 01 Tủ rack kích thước 10U

  • 01 bộ phụ kiện  hoàn thiện trạm khác: dây nhảy, đầu nối cáp, bát gá anten,...

Xem chi tiết các thiết bị trạm chuyển tiếp/trạm lặp tín hiệu tại đường dẫn: Trạm chuyển tiếp/trạm lặp tín hiệu



Chọn một hệ thống chuyển tiếp/trạm lặp có băng tần phù hợp với mục đích sử dụng, vị trí lắp đặt như thế nào ?

  • Băng tần UHF sử dụng trong các tòa nhà cao tầng, các tầng hầm,… những vị trí có vật cản: nội thành, nhà máy,...
  • Băng tần VHF sử dụng ở các địa điểm thông thoáng, rộng rãi ít vật cản: cảng biển, khu công nghiệp, các công tác điều hành,...

Trạm chuyển tiếp/trạm lặp tín hiệu của hãng nào có chất lượng và độ bền cao nhất ?

Ở thị trường Việt Nam hiện có 4 thương hiệu sản xuất trạm chuyển tiếp uy tín như: Motorola, Kenwood, Icom, Hytera. Điểm chung của các trạm chuyển tiếp của các thương hiệu trên đều có thể khuếch đại được tín hiệu đi xa, âm thanh trung thực nhưng điểm quan trọng và cần thiết nhất vẫn là độ bền của hệ thống. Một Trạm chuyển tiếp - Repeater có độ bền cao có thể duy trì tín hiệu của các thiết bị thuê bao và sóng luôn ở mức cao nhất từ đó đảm bảo hệ thống luôn được duy trì một cách ổn định.

Sản phẩm trạm chuyển tiếp/trạm lặp của MOTOROLA luôn là thiết bị uy tín và được sự tín nhiệm cao nhất của Khách hàng trong suốt 65 năm qua, Motorola luôn tiên phong trong việc sáng tạo sản phẩm thông tin liên lạc vô tuyến, các thiết bị chuyển tiếp Analog Motorola CR500 và CDR700 và mới đây nhất là Motorola SLR5300/SLR8000 đã minh chứng cho thành công của Motorola.
